拉拔荷載計算

植筋檢驗荷載取值問題,發現《混凝土結構后錨固技術規程》 JGJ145與《建筑結構加固工程施工質量驗收規范》GB50550的檢驗荷載取值不同。

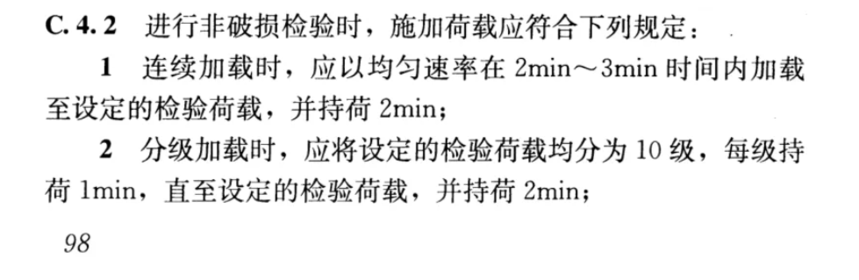

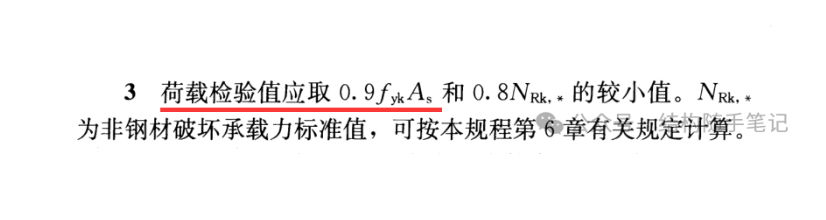

《混凝土結構后錨固技術規程》(以下簡稱規程) JGJ145-2013附錄C.4規定非破損檢驗時,荷載取0.9fyk*As,fyk為屈服強度標準值。0.9fyk=fy(HRB500及以下),fy為抗拉強度設計值,因此檢驗荷載也可以表示為fy*As。

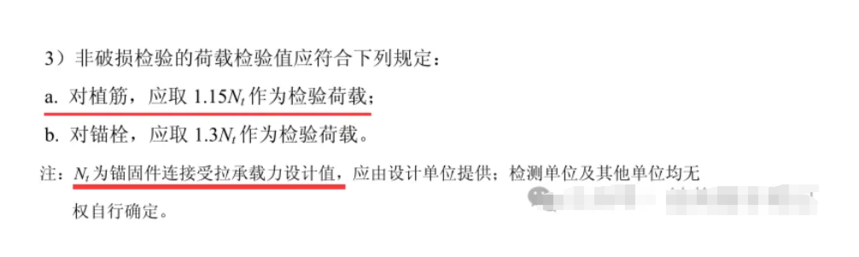

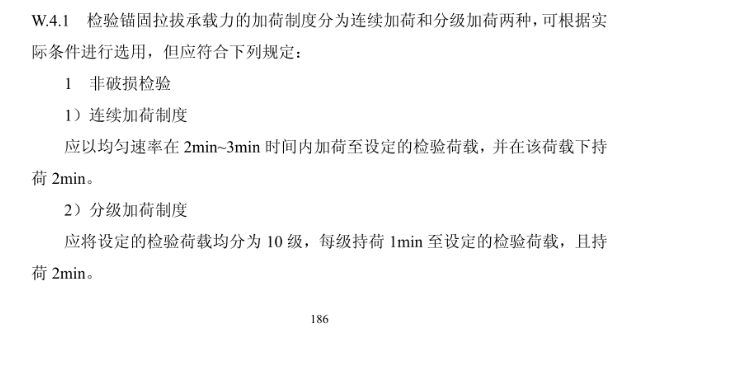

《建筑結構加固工程施工質量驗收規范》(以下簡稱規范)GB50550-2010附錄W.4.1規定非破損檢驗時,植筋檢驗荷載取1.15Nt,根據《混凝土結構加固設計規范》GB50367-2013第15.2.2條,Nt=fy*As,即檢驗荷載為1.15*fy*As。

1723473314601.png1723473356026.png圖片




規范要求的植筋檢驗荷載為規程的1.15倍,以直徑12的HRB400鋼筋為例,植筋拉拔試驗荷載取值:

規程:0.9*fyk*As=0.9*400*113=360*113=40.68KN

規范:1.15*fy*As=1.15*360*113=46.78KN

按《砌體結構工程施工質量驗收規范》 GB50203-2011第9.2.3條條文解釋,應該0.9x400x28.26=10.17KN
